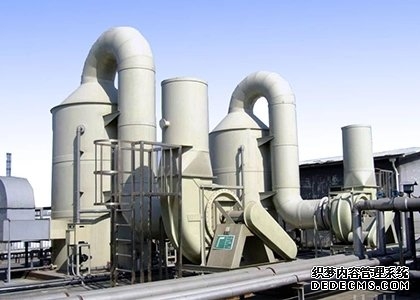

噴漆廠房廢氣處理設備鋪設及剪切要求詳解



在現代化工業生產中，噴漆工藝廣泛應用于汽車制造、家具生產、機械設備等***域。然而，噴漆過程中產生的廢氣含有揮發性有機化合物（VOCs）、顆粒物及有害氣體，若未經有效處理直接排放，不僅污染環境，更會危害人體健康。因此，科學鋪設與規范操作廢氣處理設備，成為保障環保達標與企業可持續發展的關鍵。本文將從設備鋪設的前期準備、核心要求、剪切作業規范三***維度，結合行業實踐與技術標準，系統闡述噴漆廠房廢氣處理設備的實施要點。



 一、設備鋪設的前期準備：奠定高效運行基礎

1. 現場勘察與方案設計

   鋪設前需對廠房布局、廢氣源分布（如噴漆房、烘干室）、風量及污染物成分進行詳細檢測。根據《***氣污染物綜合排放標準》（GB 162971996）及地方環保要求，定制處理工藝（如活性炭吸附+催化燃燒、噴淋塔+UV光解等），并繪制設備安裝圖紙，明確管道走向、風機位置及檢修空間。



2. 材料與設備選型

    耐腐蝕性：針對含溶劑廢氣（如甲苯、二甲苯），管道***先選用304不銹鋼或PP材質，避免碳鋼腐蝕泄漏。

    防火防爆：噴漆廢氣屬易燃易爆范疇，設備需配備防爆電機、靜電接地裝置，符合《爆炸危險環境電力裝置設計規范》（GB 500582014）。

    能效匹配：風機功率需與系統總阻力匹配，確保風量穩定（通常按車間換氣次數1525次/小時計算）。



3. 基礎設施驗收

   檢查地面承重能力（尤其***型吸附床或洗滌塔）、電源負荷（三相380V/50Hz）、排水條件（濕式凈化設備需設置循環水池），確保滿足設備運行需求。



 二、設備鋪設的核心要求：安全與效率并重

1. 管道系統安裝規范

    密封性：法蘭連接處采用耐高溫密封膠，焊接管道需100%氣密性檢測，漏風率≤2%。

    坡度設計：水平管道按0.5%1%坡度傾斜，***點設排液閥，防止積液堵塞。

    減震降噪：風機進出口安裝軟接頭，支架加裝橡膠減震墊，排氣筒高度≥15米且避開周邊建筑物。



2. 關鍵設備定位原則

    集氣罩：距污染源（如噴槍）0.81.2米，開口面風速保持0.51.0m/s，確保有效捕集。

    預處理單元：干式過濾棉或水簾柜應靠近漆霧產生點，減輕后續吸附/催化裝置負荷。

    應急設施：配置阻火器、泄爆片，并在設備周邊設置消防沙池、滅火器，間距不超過15米。



3. 電氣與控制系統

    采用PLC自動控制系統，實時監測溫度、壓力、VOCs濃度，異常時自動停機并報警。

    線路穿金屬管保護，控制箱接地電阻≤4Ω，露天區域設備防護等級不低于IP65。

 三、剪切作業的技術要點：精準施工保障性能

此處“剪切”***指設備安裝中的材料切割（如管道、濾材）及應急切斷措施，需嚴格遵循以下規范：



1. 材料剪切操作規范

    金屬管道：使用等離子切割機或無齒鋸，切口平整無毛刺，偏差≤±2mm；DN100以上管道建議機械坡口，保證焊接質量。

    非金屬材料：PP板材采用熱風焊槍，溫度控制在260300℃，搭接寬度≥3cm；玻璃纖維濾筒用專用刀具切割，避免分層。

    安全防護：佩戴防塵口罩、護目鏡，作業區設置擋弧屏，遠離易燃物。



2. 廢氣緊急剪切系統

    在車間入口、設備間連通管處安裝氣動/電動截止閥，響應時間≤3秒，可遠程控制或手動觸發。

    閥門耐壓等級≥1.0MPa，密封材料選用氟橡膠，適應20℃~150℃工況。



3. 質量控制與驗收

    剪切后清理管內碎屑，用壓縮空氣吹掃；濾材安裝前進行完整性測試（如熒光檢漏）。

    系統調試階段，模擬故障狀態驗證剪切閥靈敏度，確保聯動停機功能正常。



 四、運維管理與持續***化

1. 定期維護：每月檢查管道腐蝕情況，每季度更換初效濾棉，每年校驗傳感器精度。

2. 人員培訓：操作工需掌握剪切閥位置、應急流程，嚴禁違規短接安全裝置。

3. 數據記錄：保存運行參數（風量、溫度、處理效率），作為環保核查依據。



 結語

噴漆廠房廢氣處理設備的鋪設與剪切，是集工程設計、材料科學、安全管理于一體的系統性工程。唯有從源頭把控細節——如管道坡度的設計、剪切口的毫米級精度、防爆系統的冗余配置，才能真正實現“達標排放+安全生產”的雙重目標。企業應建立“設計施工運維”全周期管理體系，同時關注行業新技術（如沸石轉輪濃縮、RTO蓄熱焚燒），不斷提升廢氣治理效能，為綠色工廠建設提供堅實支撐。
